車いじってます　４

車に無線機を付けるにあたり、また電装系をさわりました

チョロＱ再改造です
前回はＬＥＤを３個組み込んでいましたが、今度は前部に４個、後部に６個の計１０個に挑戦です
配線はコンピュータのハードディスクのＩＤＥケーブルを利用して、駆動部をそのまま残すようにしています

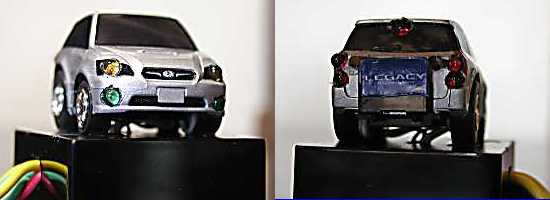

普段の状態すべてのＬＥＤは消えてます

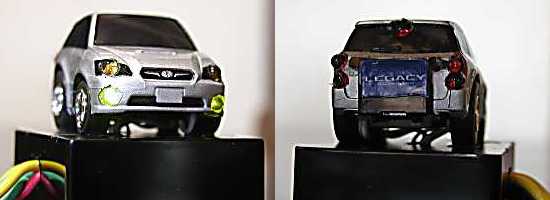

ドアを開けると前のフォグランプが光ります

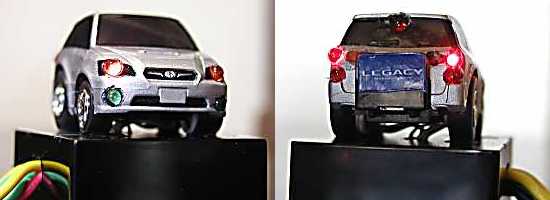

ライトをつけると前後のライト部分が光ります

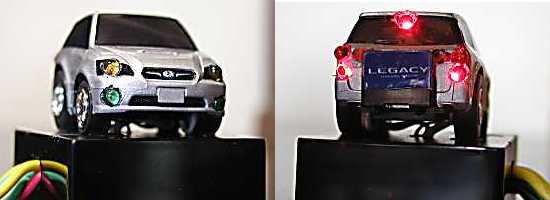

ブレーキ踏むとブレーキランプとハイマウントストップランプが光ります

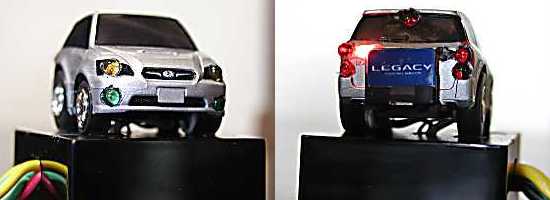

バックすると左のバック灯が光ります

製作工程です


このチョロＱは運転席の右前に置かれています	助手席のグローブボックスの下に、同じように光るライトボックスをつけました

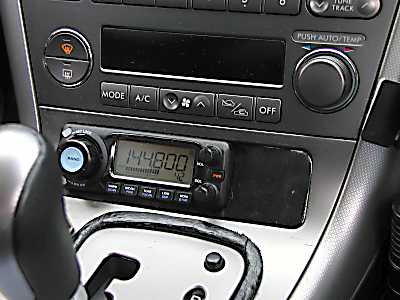

無線機です

アイコムのＩＣ－２０８Ｄという１４４ＭＨｚと４３３ＭＨｚのデュアルＦＭ（５０Ｗ）です
本体は助手席の下でコントロール部を灰皿部に取り付けてます
基本的に運転中は操作しないので、助手席側にオフセットしました

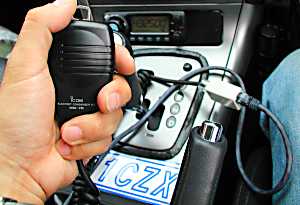

本体からのマイクコードが短くて取り回しが不便でした
このマイクの端子がＬＡＮの８Ｐコネクタと同じだったので試しにコンピュータのＬＡＮケーブル（ストレートで全結線）をつないだら問題なく動作しました
純正ケーブルは何千円ですが２００円のジャンクケーブルで不具合解消です

フットランプです

運転席と助手席に高輝度のＬＥＤ５個で作りました
最近、青色ＬＥＤが流行ってるけど、高いから普通の黄色です
ＬＥＤが１０個で２００円、ケースが２つで２００円、抵抗が１００本２００円のまとめ買いのを１０本、
あとは線材とボンドだけで作りました
あまり明るくないけど、夜はこのくらいの明るさで十分です

そして、赤外線ライト

作りましたが取り付けていません
赤外線高輝度ＬＥＤを５０個ほどを付けて、これを運転手の顔に照射します
何の役にたつの？
人間の目には光っているように見えないけど、赤外線カメラで写されると、運転手の顔が露出オーバーで真っ白になっちゃうハズ
高速道路を１５０キロほどで走ってネズミ捕りのレーダーを通過して警察から呼び出しがあるかどうかで動作確認するかな
もう、そんなことするの止めてちょうだい
というわけで、制作費は１５００円ほどでしたが誰かにあげようかな
ただし完全に違反行為で警察に捕まります
